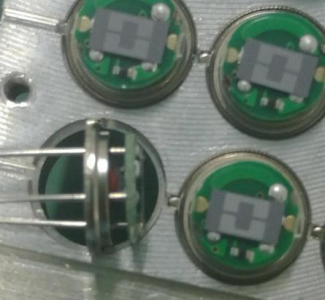

熱電堆傳感器是什么東西

　　熱電堆是一種熱釋紅外線傳感器，它是由熱電偶構成的一種器件。它在耳式體溫計、放射溫度計、電烤爐、食品溫度檢測等領域中，作為溫度檢測器件獲得了廣泛的應用。

　　熱電堆傳感器工作原理

　　被紅外線照射的吸收膜是一種熱容量小、溫度容易上升的薄膜。在緊靠襯板中央的下部為一空洞結構，這種結構的設計確保了冷端和測溫端的溫度差。熱電偶由多晶硅與鋁構成，兩者串聯連接。當各個熱電偶測溫端溫度上升時，熱電偶之間就會產生熱電動勢 Vn，因此在輸出端就可以獲得它們的電壓之和。

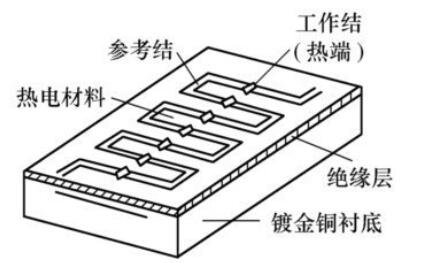

　　熱電堆的結構與工作原理圖如下：

　　熱電堆傳感器是干什么用的

　　熱電堆紅外測溫傳感器直接感應熱輻射，為非接觸溫度測量提供完美的解決方案，它的具有創新的硅基微機械技術保證了它的極好的長期穩定性，非常低的溫度靈敏系數，極好的光電特性。熱電堆紅外傳感器使非接觸溫度測量系統具備很低的價格。它不需要冷卻，但在整個溫度測量范圍內能達到±1℃的精度。對于比較窄的溫度測量范圍，例如體溫測量，精度可以達到±0.1℃。

　　在非接觸溫度計中的應用

　　用高精度熱敏電阻來測量熱電堆所處的環境溫度，然后由CPU計算出測量溫度。可以在EEPROM中預先寫入一些標準的溫度條件，例如：在被測物體溫度為37℃、熱電堆所處環境溫度為25℃條件下測得的輸出電壓。而且，熱電堆的輸出電壓、運放的偏置及增益的離散性等等也可以通過軟件來進行修正。

　　另外，被測對象的溫度與熱電堆所處的環境溫度之間，存在著[敏感詞]的關系。

　　Vout=A（Tb4-Ts4）

　　Vout為熱電堆的輸出電壓（V）

　　A為比例系數

　　Tb為被測物體的溫度（K）

　　Ts為熱電堆所處的環境溫度（K）

　　因此，被測對象的溫度，可以通過測量熱電堆輸出電壓和熱電堆所處環境的[敏感詞]溫度，并通過運算后獲得。
